色標定位與光電跟蹤：
為了保證包裝成品袋上商標圖案的完整，通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時，可用光電開關（電眼）對色標進行跟蹤定位，通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止，達到包裝成品商標圖案完整準確。

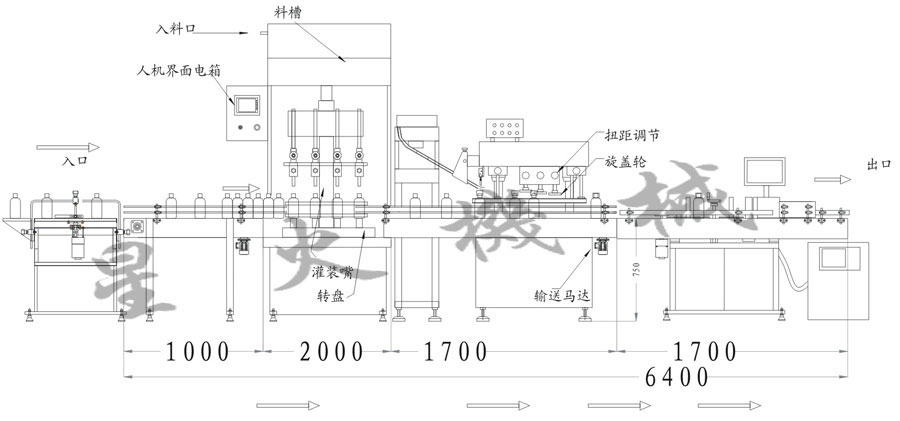

食用油灌裝旋蓋貼標噴碼線設計方案圖（點擊圖片放大查看）
食用油灌裝旋蓋貼標噴碼線設計方案介紹：
---------------------------------------------------------------------------------------------
油類灌裝旋蓋貼標噴碼線技術參數（送瓶輸送帶+旋轉式灌裝機+立式貼標+自動旋蓋機+送瓶機）
送瓶輸送帶
技術參數：
輸送帶寬度：82mm 輸送帶材料：POM
送瓶能力：> 3800瓶/小時
額度電壓：220V/50Hz
整機功率：100W
驅動點擊：90W交流調速
-------------------------------
旋轉式灌裝機
主要技術參數
灌裝閥個數12個
新大生產功率 3000瓶/時 (100ml)
主傳動電機功率2.2kw(3相 380V 50Hz)
灌裝容量0.1-2L
灌裝精度 ±1%
灌裝物粘度 7-370 cp(50℃)
壓縮空氣壓力 0.4-0.6MPa
壓縮空氣消耗量0.1M/3M
外形尺寸 2100×2370×2700 mm (長×寬×高)
重量 2000 kg
--------------------------------
TRJ-901CR立式貼標機參數
技術參數：
適用產品范圍：外徑20-90mm 高度50-230mm
適用標簽范圍：高15-100mm 長 20-300 mm
生產能力：>3000瓶/小時(包括貼標和噴碼)
額定電壓：220V/50Hz
整機功率：1000W
外型尺寸：1700×1100×1300 mm
整機重量：200Kg
--------------------------------
XG2004自動旋蓋機(配振盤式送蓋機)
技術參數：適用瓶身直徑：50-90mm
適用瓶蓋直徑：18-50mm
不同規格瓶蓋需更換振盤
生產能力：>3000瓶/分鐘
額定電壓：220V/50Hz
整機功率：800W
驅動電機：370W機械調速
輸送速度：5-15米/分鐘
輸送帶寬度：82毫米
輸送帶：賽鋼鏈片式
輸送帶離地高度：750毫米±20毫米
--------------------------------
送瓶機
技術參數：
轉盤資金：700 mm
轉盤材料：玻璃
送瓶能力:>3000瓶/小時
額定電壓:220V/50Hz
整機功率:150W
驅動電機：140W交流調速

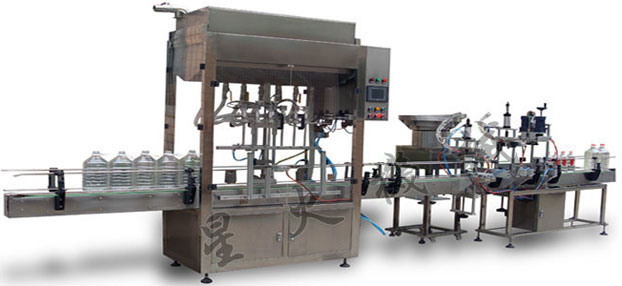

食用油灌裝旋蓋貼標噴碼線實圖展示：
